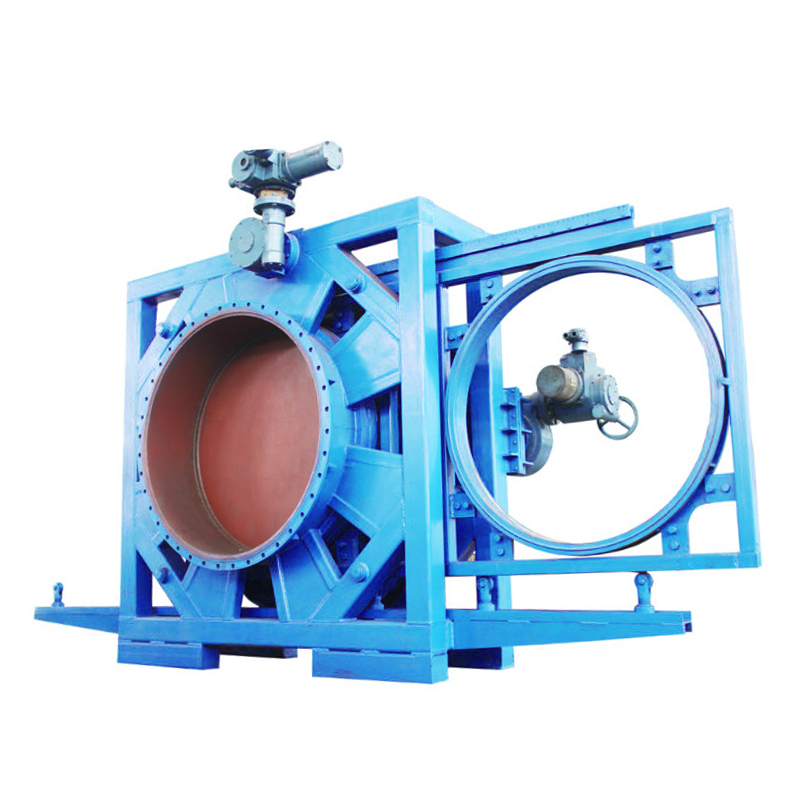

BNSV KF741X 敞開式插板閥
概述
敞開式插板閥工作原理是通過夾緊驅動裝置動作，將扭矩直接作用在主動閥桿上，使其旋轉，并通過傳動結構機構同時使4-6根閥桿做同步旋轉(口徑小為4根，口徑大為6根)，閥桿上的螺紋副帶動浮動座向壓縮波紋管方向移動，使門板密封圈與兩面閥體密封圈完全脫離。再啟動行走驅動裝置將門板進行水平移動，使門板的盲圈和通圈相對閥體管路位置發生更換，夾緊驅動裝置再次動作，使浮動座向左閥體密封圈移動，將門板橡膠密封圈夾緊，從而完成閥門的開關動作。門板是由盲板和通圈組成。當夾緊機構松開后，門板旋轉變換位置即可實現閥門開關。
本系列液動插板閥、電動敞開式插板閥適用于高爐除塵及冷卻系統煤氣進、出口管線上，作為煤氣介質的可靠隔斷裝置，敞開式插板閥也可用于煤氣加壓站等其它管線上。
1、敞開式插板閥的閥體采用框架式結構，剛性好，結構緊湊。
2、密封副部位采用不銹鋼與橡膠密封，密封可靠，壽命長。
3、敞開式插板閥采用彈簧夾緊機構，同步性好。
4、敞開式插板閥密封圈裝在閥板上，便于更換。
5、增加了水冷機構的冶金閥門，最高耐溫可達450℃，尤其適用干法除塵系統。
6、配有多種驅動方式可供選擇，液動、電動可實現計算機程序控制。
型號：KF741X
連接形式：法蘭
主體材料：碳鋼,不銹鋼
公稱通徑：400-2800
適用介質：煤氣、易燃有害氣體
密封形式：軟密封
外形：中型
流動方向：單向
驅動方式：手動,氣動,電動
